電子作業票的電子數據上傳應用解決方案

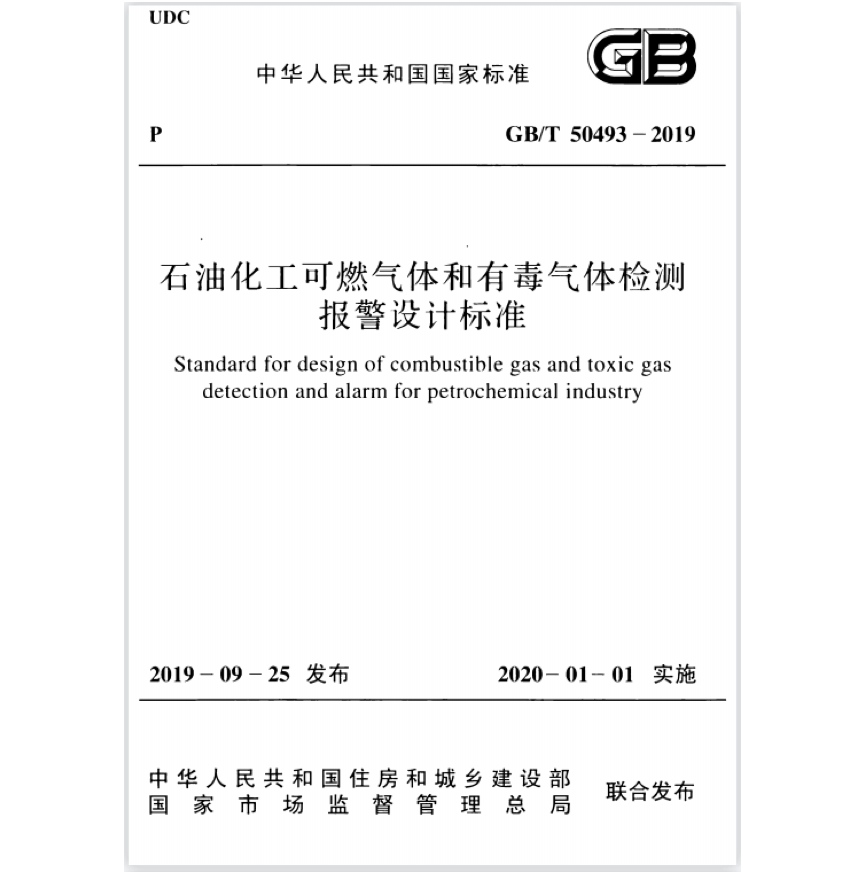

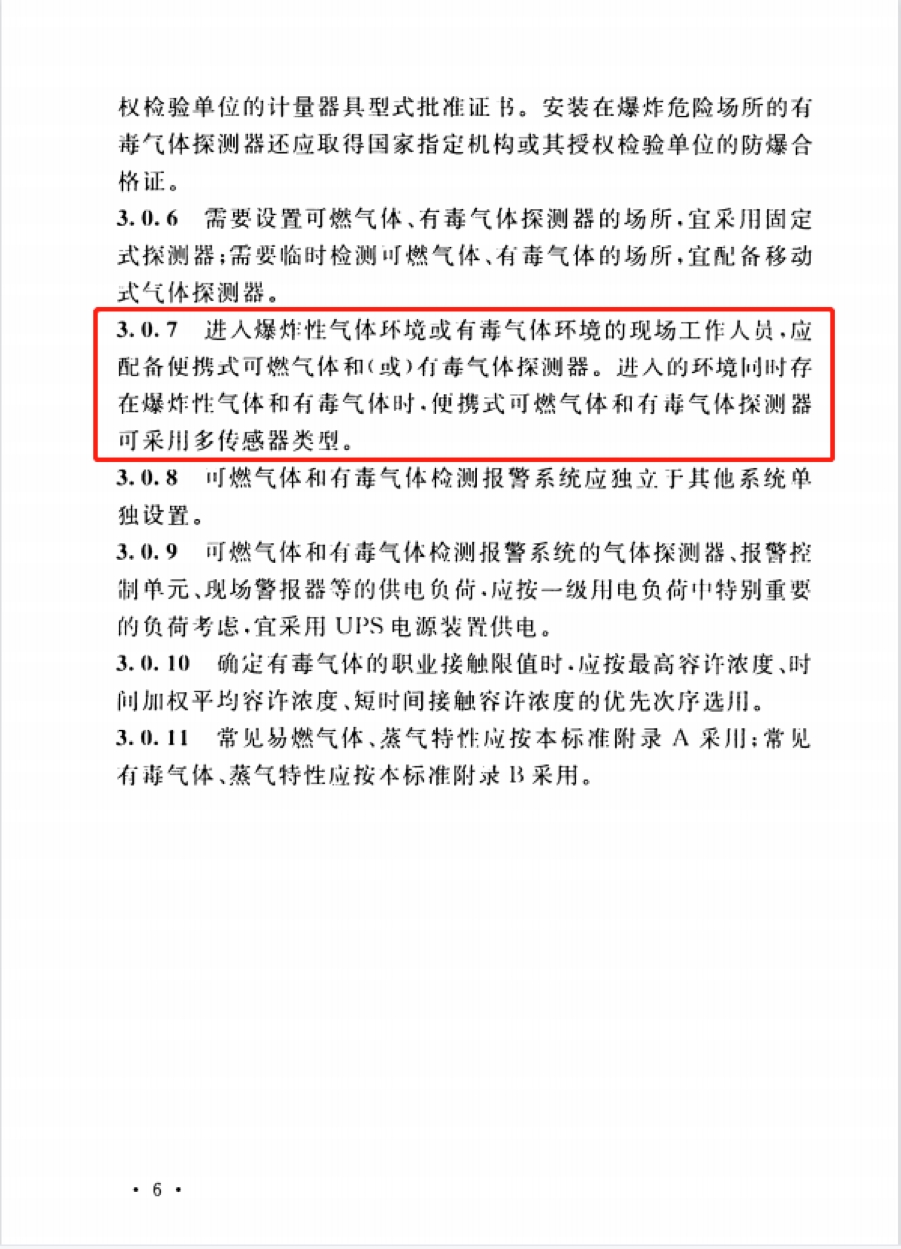

作業人員在日常巡檢、或受限空間、野外動火作業時，需要方便攜帶且可實時檢測氣體濃度的終端設備。因而，國家最新出臺的國標——《GB/T 50493-2019石油化工可燃氣體和有毒氣體檢測報警設計標準》，對便攜式氣體檢測終端應用場景作出了明確要求。

1.1 便攜式氣體檢測儀應用工況

1.2現場作業實際痛點

根據中石油、中石化管理規定，在進行相關特殊作業時應持有審批合格后的作業票。作業票的審批過程極為細致、嚴謹。由于受限空間作業危險程度非常高、風險極大，所以受限空間作業的作業票整體的審批流程更為嚴苛。因為要對受限空間內部氣體種類、濃度進行分析、化驗，并且要保證內部任何部位的可燃氣體濃度和含氧量合格（當可燃氣體爆炸極限大于4%時、指標為小于0.5%，爆炸極限小于4%時、指標小于0.2%；含氧量19.5%~23.5%為合格）；有毒有害物質不超過國標規定的最高容許濃度，且內部溫度宜在常溫左右，作業期間應每隔四小時取樣復查一次，如有一項不合格，就要立即停止作業。可是往往作業現場距離化驗室距離很遙遠，當取樣完成→化驗分析→審批流程完畢，有時可能需要6~8小時，甚至更長。極大影響了現場作業效率，更為重要的是受限空間內部在這6~8小時內可能會衍生出可燃或有毒氣體，此時如若要開工，內部氣體的濃度指標有可能就會發生變化，造成延期開工，甚至發生人員傷亡事故。由此可見，這種情況的出現導致了受限空間作業票的實效性與現實工況條件的不匹配，并且一旦事故發生后，各個審批部門間的權責無法分辨清楚。

方案簡介

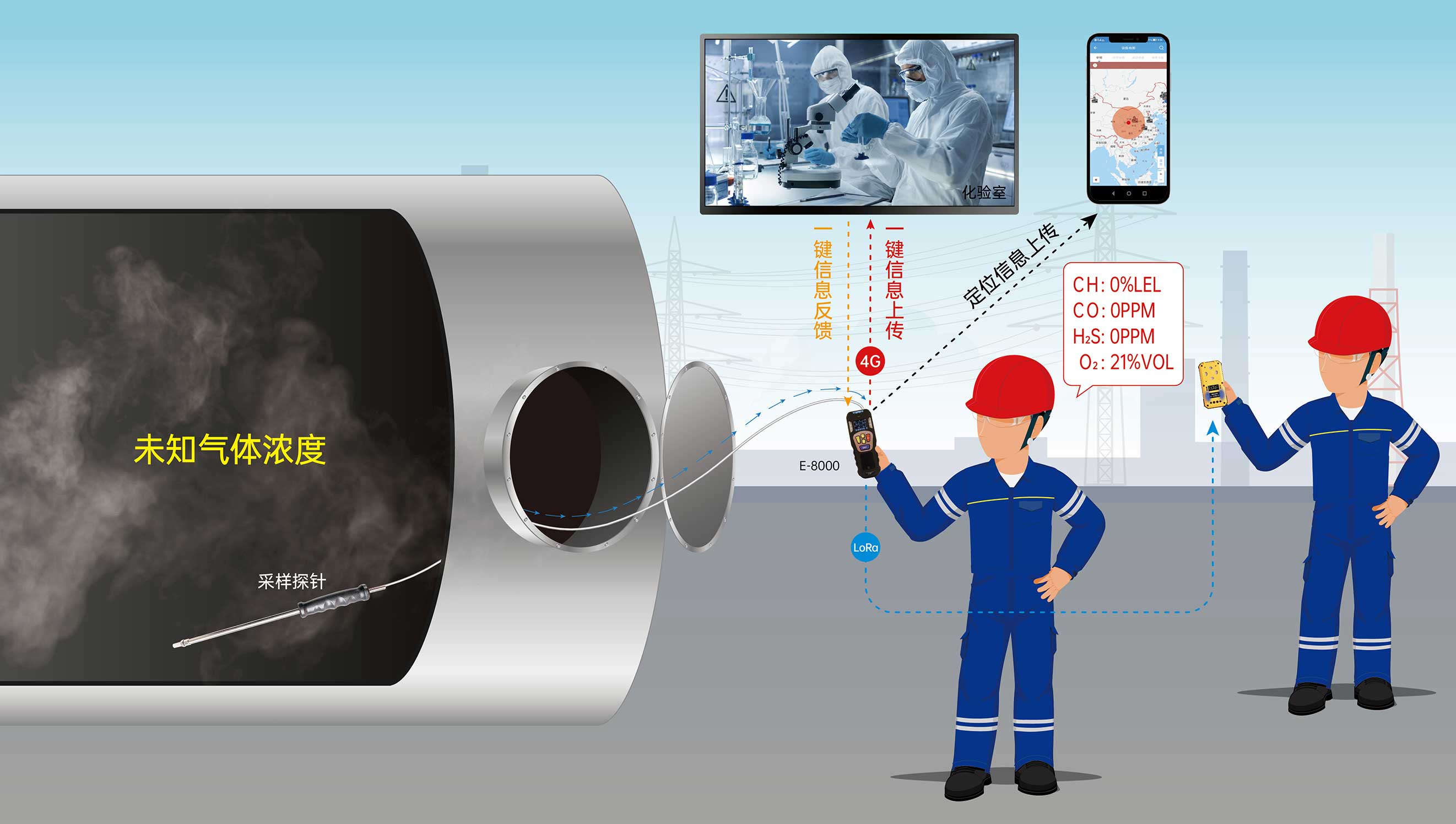

為解決上述受限空間作業票的痛點，東方報警精心設計制造了一款全新便攜式氣體檢測儀——E-8000高時效便攜式氣體分析儀。它采用了泵吸式氣體檢測方式，可同時檢測四種氣體，具有定位功能，可通過一鍵上傳功能上傳檢測數據及環境信息，實現實驗室快速采樣分析、縮短判斷周期，提高采樣分析工作效率；這樣就可以做到作業票實效性與當時作業工況保持一致，符合總公司對于受限空間作業的監管制度。E-8000在實現氣體檢測的同時也能夠實現報警信號的遠距離傳輸，向350米范圍內其他的便攜式氣體檢測預警儀預警，預警信息包括設備位號、報警氣體種類、濃度等信息，并且各類信息能夠通過4G網絡上傳至系統平臺，提高企業工作效率的同時又可以最大限度的保障作業人員的生命安全。

產品技術參數詳介

高時效便攜式氣體分析儀E-8000

設備特點

• 防碰撞聚碳酸酯外殼；泵吸式檢測，最多可檢測四種氣體；
• 一鍵上傳分析數據，提高工作效率；
• 具有定位和數據上傳功能；
• 預警互聯功能，可獲取受限空間內氣體濃度變化；
• 中文語音播報；
• 具有SOS一鍵求救功能；

E-8000產品參數：
1. 預警互聯：移動設備給便攜設備預警、便攜設備與便攜設備互聯預警
2. 預警互聯：＜350米（空曠無遮擋）
3. 檢測氣體： 標準：CH、H2S、CO、O2， 可同時檢測四種氣體
4. 檢測原理： 催化燃燒、電化學、紅外、光離子
5. 采樣方式：泵吸式（標配2米采樣探頭）
6. 氣泵可調：高功率、低功率
7. 測量范圍：0-100%LEL、0-100PPM、0-1000PPM、0-30%VOL
8. 供電方式：6000mA鋰聚合物電池DC3.7V（特殊地區可選用低溫鋰電池供電）
9. 響應時間：CH：T90≤30S；H2S：T90≤30S；CO：T90≤30S；O2：T90≤20S；
10. 顯示方式：液晶LCD顯示
11. 使用壽命：催化2年、電化學2年（氧氣1年）、紅外5年、光離子1年
12. 報警方式：三級報警+無線、聲、光、振動、云報警、中文語音播報
13. 聲音強度： (80±3)dB@10cm
14. 光 報 警：紅色、藍色
15. 發光方式：閃爍
16. 無線模式：LoRa
17. 無線距離：350米（空曠環境下）
18. 充電方式：USB（4小時可充電95%以上）
19. 待機時間： 24小時，連續報警狀態下待機12小時（寒冷低于4℃或高溫高于45℃地區會衰減）
20. 調整方式：全中文菜單按鍵操作
21. 數據上傳：4G傳輸（可上報氣體種類、濃度、位置等信息）
22. 一鍵上傳：現場氣體分析數據一鍵上傳
23. 存    儲：可存儲支持999條下發任務
24. 一鍵呼救：一鍵SOS中文語音呼救
25. 外殼材質：聚碳酸酯
26. 尺    寸：70w×192h×60d）mm
27. 重    量：570g
28. 防爆等級：ExibIICT4Gb
29. 防護等級：IP66
30. 使用溫度：(-20～+50）℃
31. 相對濕度：  (10～95）%RH(無冷凝）
32. 壓    力： (86～106）kPa
33. 無線接收端：便攜式氣體檢測儀

系統軟件——氣體安全智能化管控系統

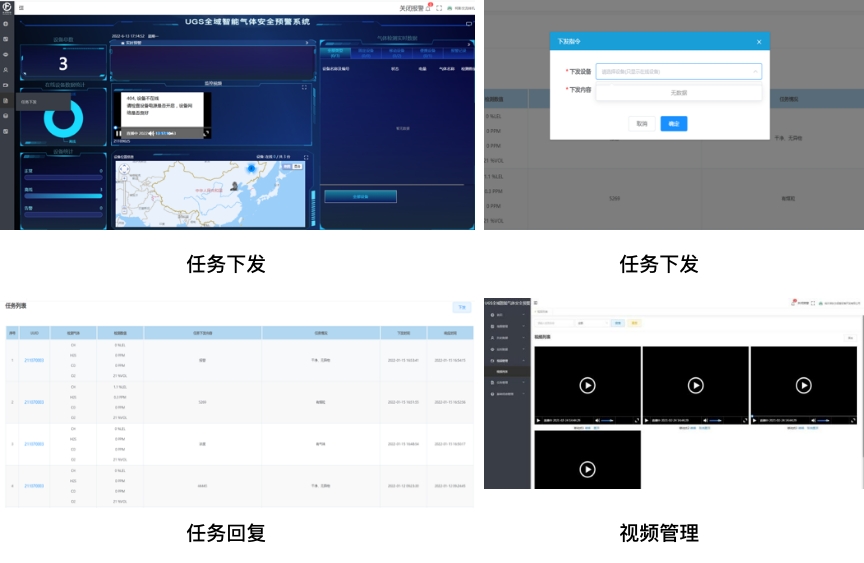

軟件可視化界面

首頁視頻氣體監控

手機APP顯示界面展示
